CALCULO DE PERFILES DE TORNILLOS
Situación inicial

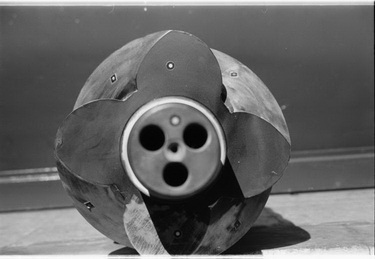

Perfiles de tornillo usado
- Superficie desgastado
- Contacto de flancos con grietas
Objetivo:
Tornillos con contacto de flancos sin grietas basado en el perfil de tornillo usado.
Procedimiento
- Determinar el perfil de flancos de un tornillo usado
- Calculo el tornillo a partir
- Calculo las helices de tornillos
Determinar el perfil de flancos de un tornillo usado
- Digitalizar el perfil de tornillo
- Determinar los x-y-coordinados de los puntos de contorn
- Eliminar los fugas de flancos
- Determinar la funciona de los flancos
Cálculo
Situación inicial
Garantizar una multiplicación uniforma
- Regla del engrane Calculo de hélice
- Medir el hélice de tornillo principal
- Calculo de hélice
Garantizar una multiplicación uniforme
Regla del engrane
vn1 = vn2 <= > w 1 rb1 = w 2 rb2
=> w 1/ w 2 = rb2 /rb1 = const.

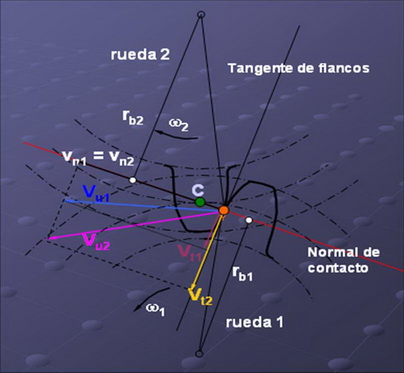

Condición: El normal de contacto común (rojo) tiene que pasar en cada punto de contactos de flancos por el punto de contacto de circulos de paso
Calculo de helices
- Medir el largo de tornillo L
- Medir la rotación total a lo largo de tornillo F
- Rotación de perfil por largo F L = F / L
- Multiplicación R
- Rotación de perfil a partir F LG = F L / R
Resultados
Calculo de perfil a partir y de hélices

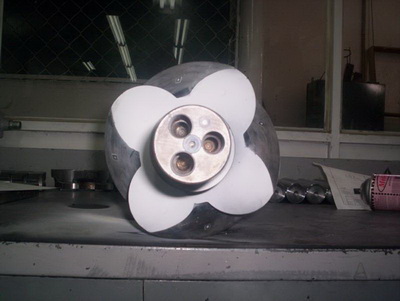

- El perfil y tornillo azul es el perfil digitalizado y alisado
- El perfil y tornillo rojo es el perfil calculado
